東風污水處理車
一、 設備用途及簡單介紹

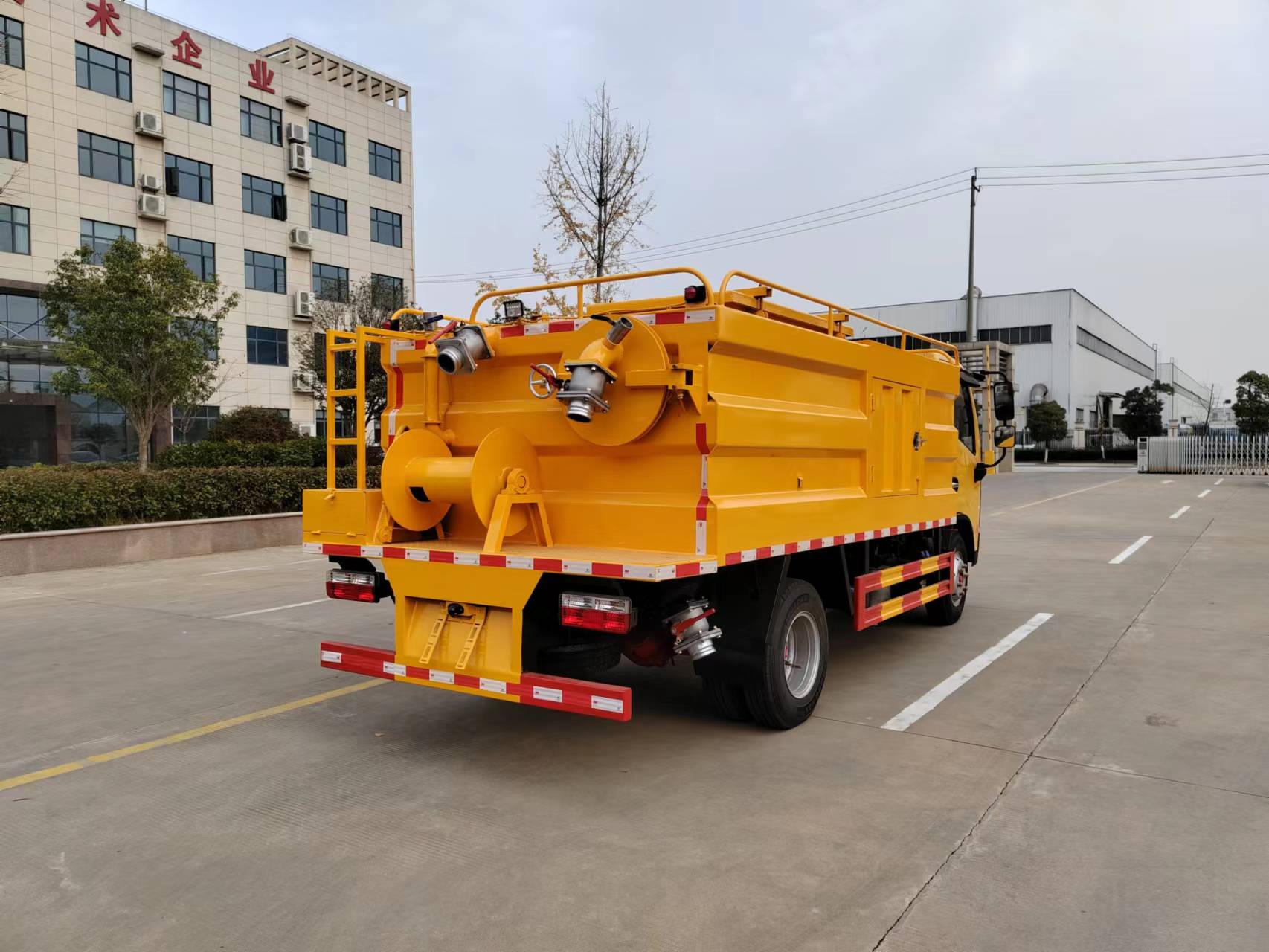

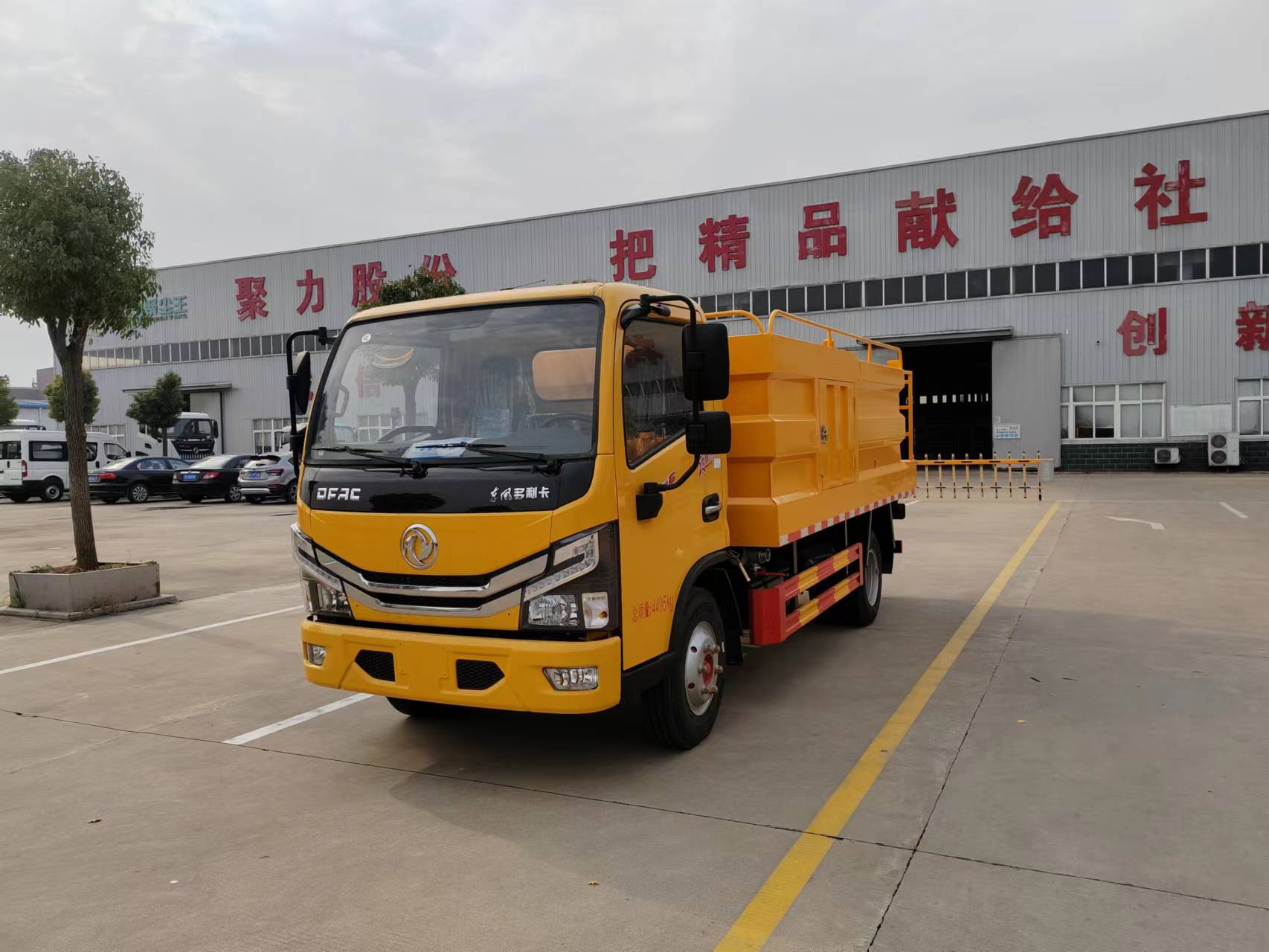

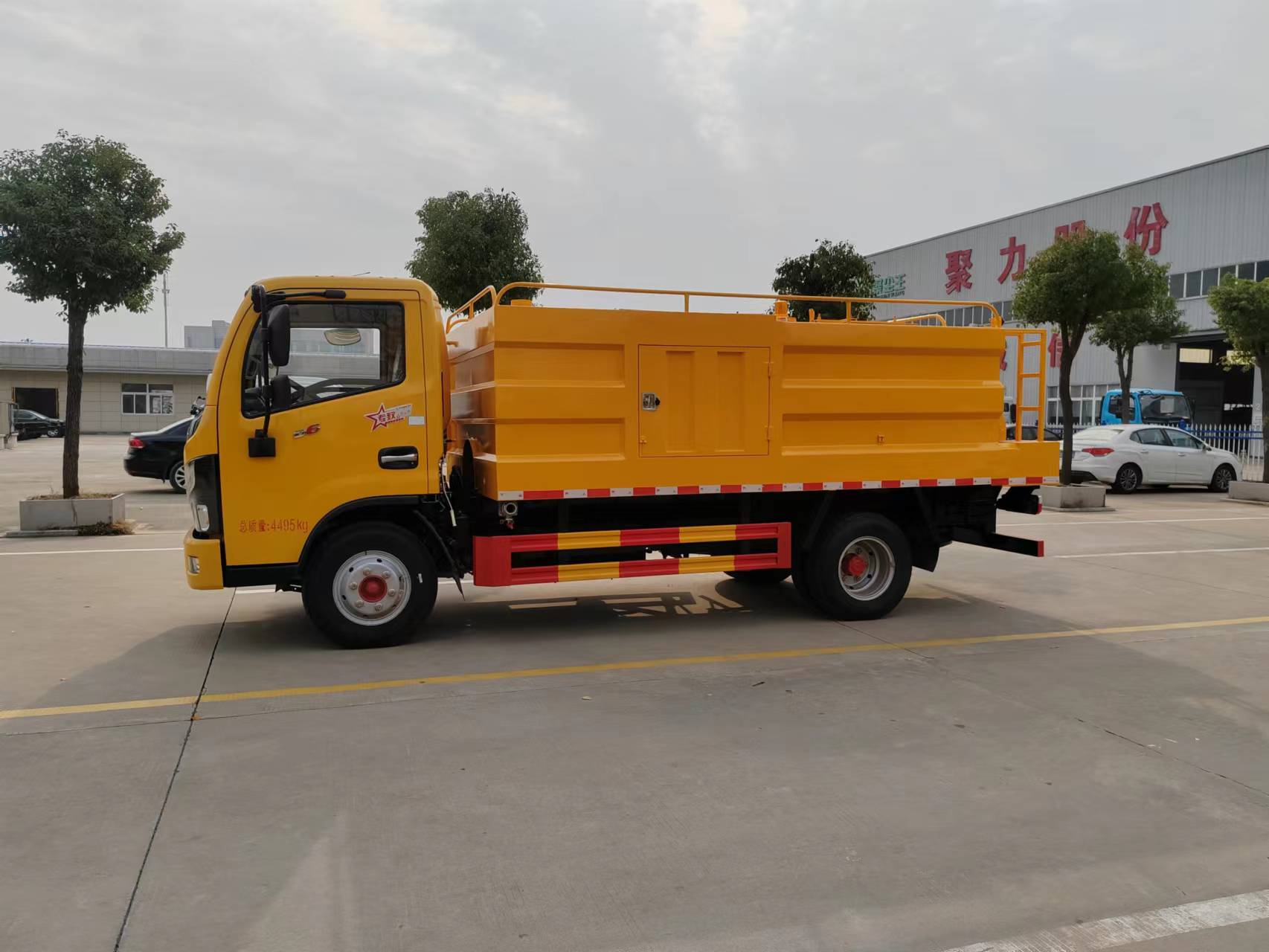

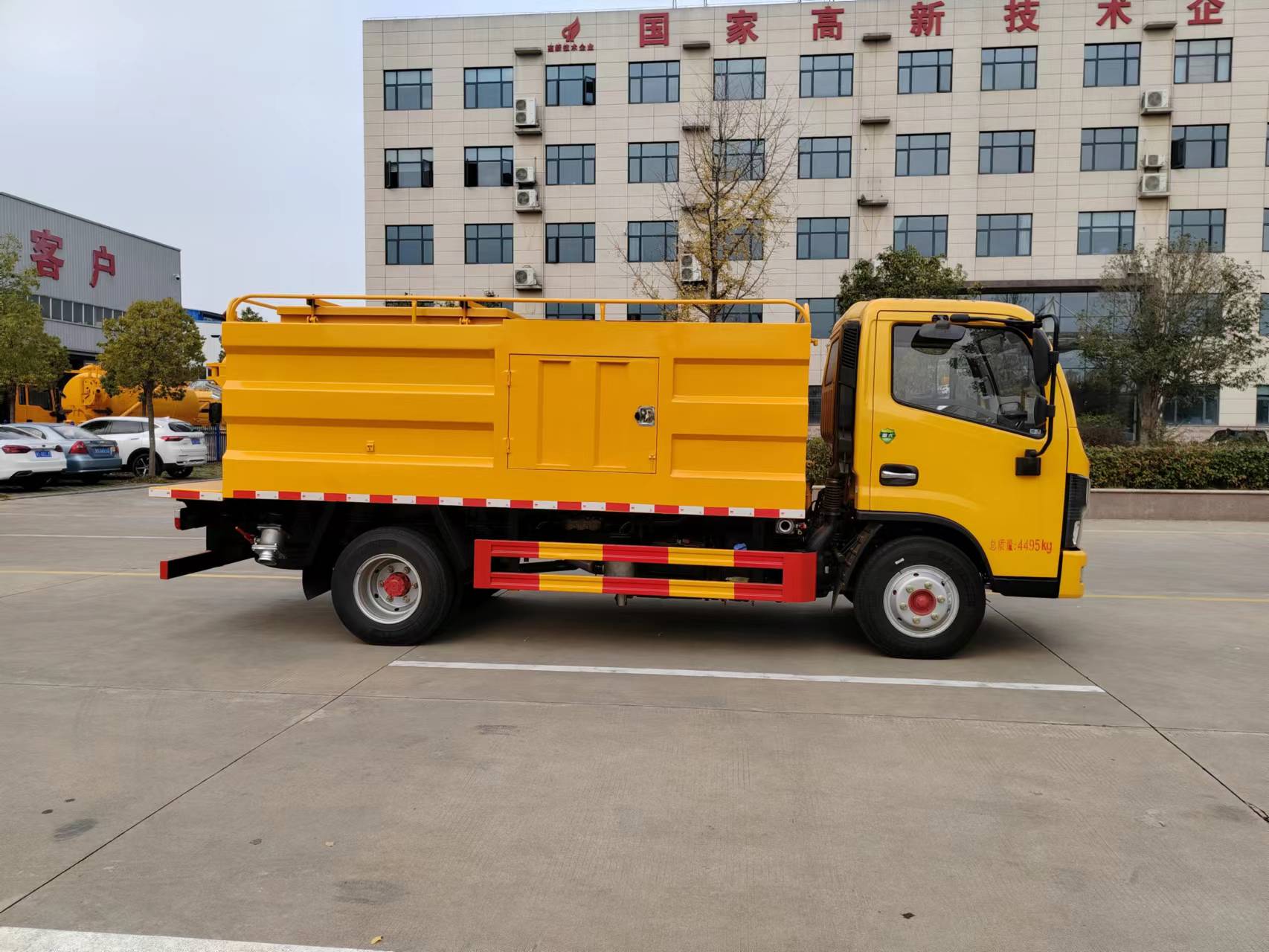

污水處理車簡介
污水處理車采用東風多利卡底盤，整車長為5.93米、寬為2.16米，高為2.57米?？缮纤{(lán)牌，有免征公告，能夠在市內使用。該車是我公司專門針對環衛疏通保潔公司設計制造的，采用圓筒濾網加無軸螺旋的結構對化糞池的污物進行處理，實現固液分離，可即抽即排。抽出的污物不需要 像傳統的吸污車那樣運到另一個地方倒掉，可當場處理，處理后的污水通過市政管網排走，糞渣可直接打包，當生活垃圾處理。即節省了運輸費用，又提高了處理速度。污水處理車即可以靠車身主發動機提供作業動力，也可外接電源使用電機提供作業動力，非常方便。采用水環真空泵進行持續增壓，自吸高度可達9米，即使吸污管半管吸污也能保證有效吸取。采用專用防堵設計排污泵，使其能在邊吸邊排的過程中防止泵體被堵而影響作業，處理速度可達80-**m3/h。該車可根據客戶需求，加裝高壓清洗泵，使其具有高壓清洗、管道疏通的功能。
【整車技術參數】 | |||
產品** | 聚塵** | 公告批次 | 366（變更） |
產品名稱 | 污水處理車 | 產品型號 | HNY5040TWCEA6 |
總質量(Kg) | 4495 | 整備質量(Kg) | 4365 |
額定載質量(Kg) | 外形尺寸 | 5970×,2090×2300 | |
駕駛室準乘人數(人) | 2,3 | 鞍座**載質量(Kg) | |
接近角/離去角(°) | 27.7/14 | 前懸/后懸 | 1055/1607 |
軸荷(Kg) | 1600/2895 | **車速(Km/h) | 110 |
備注 隨底盤選裝駕駛室;選裝車輛外觀結構;僅采用3308mm軸距;側防護材料Q235,螺栓連接;后防護材料Q235,焊接連接,后部防護斷面尺寸:100×50,離地高度:410;ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司;該車裝有真空吸污干濕分離專用裝置,主要用途是將污物從污池吸出,再將污物分離為水和固體污物; | |||
【底盤技術參數】 | |||
底盤型號 | EQ1045SJ3CDF | 底盤名稱 | 載貨汽車底盤 |
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 (mm) | 3308 | ||
輪胎規格 | 7.00R16 | ||
鋼板彈簧片數 | 6/6+5 | 前輪距 | 1525 |
燃料種類 | 柴油 | 后輪距 | 1498 |
排放依據標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
YCY24140-60 | 廣西玉柴機器股份有限公司 | 2360 | 103 |
底盤配置：該車采用東風公司原裝專用車底盤，平頭單排可翻駕駛室，原裝動力轉向、顏色工程黃，發動機玉柴140馬力、國六排放標準，帶中冷增壓，前橋2.8噸、后橋4噸，5檔變速箱，軸距3308，輪胎7.00R16鋼絲胎，原裝空調、電動玻璃、中控鎖、ABS、斷氣剎。 1、吸污箱體5mm碳鋼板制作、清洗倉3mm厚碳鋼板制作，箱體前倉為高壓水倉容積約2立方；后倉為吸污倉容積約4立方，大功率可邊抽邊排污水一小時60-100立方和山東淄博SK-9水循環吸污泵，小p4排污泵、帶不銹鋼分離滾筒渣水分離甩干、管道疏通、需要拉走還沒有拉4立方污水運輸走，后部一個100進料口、右側后底部偷排100自流口。 2、高壓清洗泵配德國品孚25兆帕、170流量小泵，19mm高壓管60米，噴頭10個，液壓旋轉轉盤、夾心取力器、冬季吹水功能、工具箱，不銹鋼大過濾桶、安全閥等，真正實現一車三用，整車高度2.25米，可進入地下室作業。 提供底盤合格證、藍牌牌整車合格證、一次性證書、環保清單。 | |||
