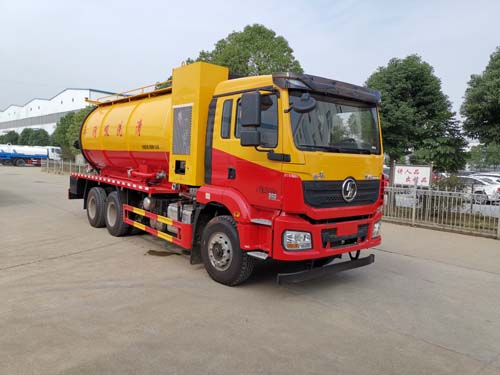

陜汽雙橋清洗吸污車22立方
|
【整車技術參數】 |
|||
|
產品** |
神狐牌 |
公告批次 |
326 |
|
產品名稱 |
清洗吸污車 |
產品型號 |
HLQ5250GQWS6 |
|
總質量(Kg) |
25000 |
罐體容積(m3) |
9.31 |
|
額定載質量(Kg) |
7100 |
外形尺寸 |
10300,10500×2550×3750,3950 |
|
整備質量(Kg) |
17770 |
貨廂尺寸 |
×× |
|
駕駛室準乘人數(人) |
2 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
16/12 |
前懸/后懸 |
1525/3000,1525/3200 |
|
軸荷(Kg) |
7000/18000(二軸組) |
**車速(Km/h) |
89 |
|
備注 隨底盤選裝駕駛室。罐體尺寸(直段長×直徑)(mm):5400×2100,罐體前部為清水罐,罐體后部為污水罐,污水罐(直段長×直徑)(mm):3000×2100,污水罐有效容積:9.31立方米;清水罐(直段長×直徑)(mm):2400×2100,清水罐有效容積:7.45立方米;清水罐和吸污罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,污水罐和清水罐不可同時裝載。側防護材料Q235,螺栓連接;后防護材料Q235,焊接連接;后防護斷面尺寸50×330mm,下邊緣離地高500mm。ABS系統生產廠家及型號分別為:西安正昌電子股份有限公司(ZQFB-V)。該車專用裝置主要為污水罐和清水罐,用于下水道排污及疏通。 |
|||
|
【底盤技術參數】 |
|||
|
底盤型號 |
SX1259MB4F1C |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
陜汽牌 |
生產企業 |
陜西汽車集團有限責任公司 |
|
軸數 |
3 |
輪胎數 |
10 |
|
軸距 (mm) |
4375+1400 |
||
|
輪胎規格 |
11.00R20 18PR,12R22.5 18PR |
||
|
鋼板彈簧片數 |
10/12,3/5 |
前輪距 |
2011,2036,2070 |
|
燃料種類 |
柴油 |
后輪距 |
1860/1860 |
|
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
WP7.300E61 |
濰柴動力股份有限公司 |
7470 |
220 |
|

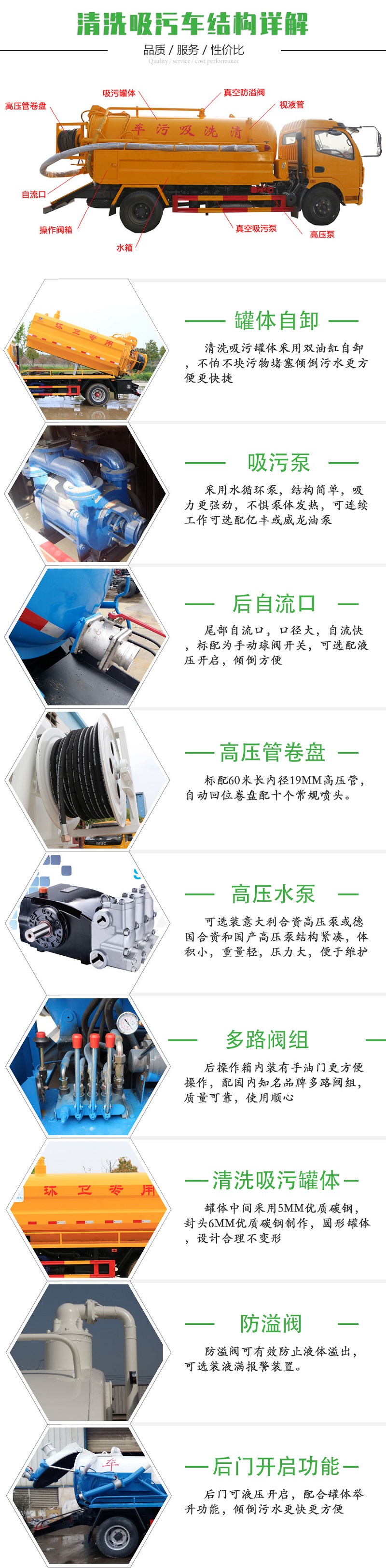

國六陜汽新M3000，6×4清洗吸污車，標準駕駛室（M）、駕駛室液壓懸置、手動翻轉、空氣主座椅、電動空調、電動搖窗機、發動機：WP7.300E61，變速箱：10JSD140T，前后橋：7.5/11.5T、油箱：300L，車架：850*270（8+4），軸距：4375+1400/2400，輪胎：11.00R20、遠程油門線束接口和開關、車下啟動熄火功能、方形后處理、直流空濾器、發動機恒轉速**功能、車下遠程發動機恒轉速**線接口、QCD45右側法蘭取力器(8JS125T)、QH50A左側法蘭取力器(8JS118TB-B)、中控鎖、限速89km/h。 上裝配置：罐體尺寸：5400×2150mm 1、該車吸污車罐體為整體罐，采用碳鋼板罐體厚度8mm，兩個水泥罐口罐體容積22立方、配山東淄博SK42水循環泵,420馬力濰爾沃翻新付發動機，付發100mm粗進氣管道100閥口。 2、高壓清洗罐體容積5立方，配天津通潔高壓泵，壓力17兆帕、流量: 300、膠管內徑:φ25mm長度:100m、大功率夾心取力器、、液壓旋轉轉盤及操作開關安裝在罐體后部，配全功率夾心取力器。 3、吸污罐體容積17立方，帶視糞窗、罐體后部安裝一個150鋁合金球閥自流口和兩個鋁合金100球閥、車輛罐體右側150鋁合金偷排、后部600快排自流口液壓**開啟 、帶洗手裝置、吸污車管10米兩根、 罐體安裝雙杠液壓缸帶舉，帶**、箭頭燈、倒車影像。 |
|||
