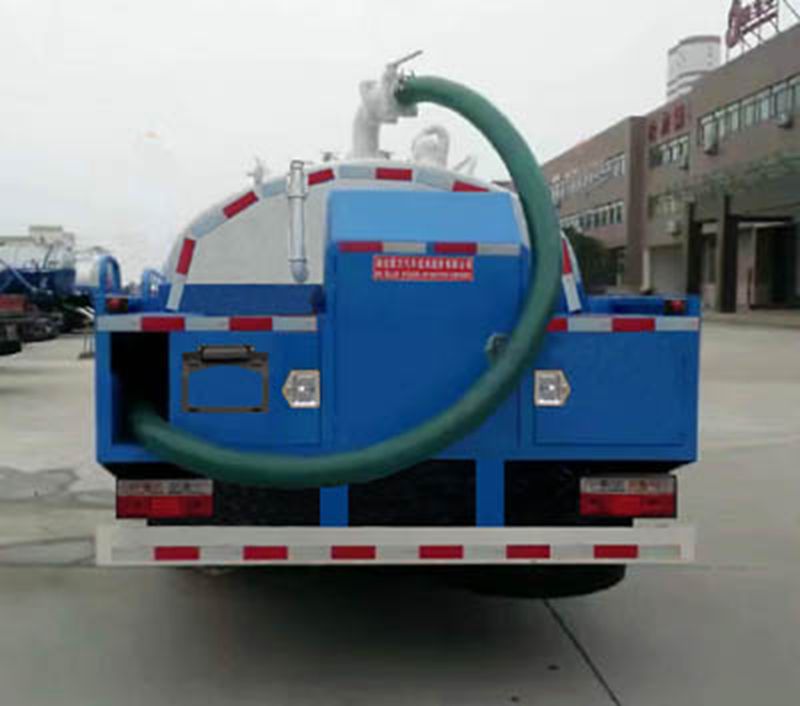

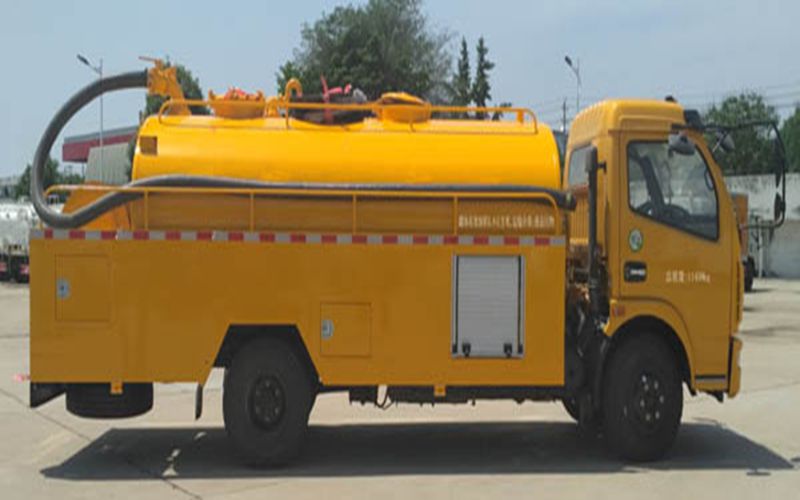

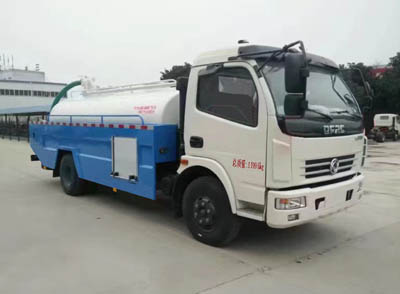

東風大多利卡清洗吸糞車9立方
|
【整車技術參數】 |
|||
|
產品** |
聚塵** |
公告批次 |
333（擴展） |
|
產品名稱 |
清洗吸污車 |
產品型號 |
HNY5121GQWE6 |
|
總質量(Kg) |
11995 |
罐體容積(m3) |
9 |
|
額定載質量(Kg) |
5300 |
外形尺寸 |
7160×2200,2300,2350×2700,2535 |
|
整備質量(Kg) |
6500 |
貨廂尺寸 |
×× |
|
駕駛室準乘人數(人) |
3 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
21/14 |
前懸/后懸 |
1130/2230 |
|
軸荷(Kg) |
4350/7645 |
**車速(Km/h) |
103 |
|
備注 隨底盤選裝駕駛室;選裝后部卷盤結構和側面車身樣式;選裝兩側裙邊工具箱位置;僅采用3800mm軸距;罐體前端為清水罐,罐體后端為污水罐,清水罐外形尺寸:(長×長軸×短軸)(mm):1500×1950×1400,清水罐有效容積3立方米;污水罐罐體外形尺寸:(長×長軸×短軸)(mm):2800×1950×1400,污水罐有效容積5.8立方米;側防護是群邊結構,與車輛結構為一體,群邊下緣離地高度550mm;后防護材料為Q235B,焊接連接,斷面尺寸為:120×50(mm),離地高度為:450mm;ABS系統生產廠家,型號:襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M;清水罐和污水罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不同時使用,兩罐不能同時滿載;該車專用裝置由清水罐和污水罐組成,用于下水道排污及疏通. |
|||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1125SJ8CDC |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3800 |
||
|
輪胎規格 |
245/70R19.5 |
||
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1745 |
|
燃料種類 |
柴油 |
后輪距 |
1630 |
|
排放依據標準 |
GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
D4.0NS6B170 D4.0NS6B185 YCY30165-60 |
東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 |
4000 4000 2970 |
125 136 121
|
|
底盤配置：該車采用東風大多利卡原裝專用車底盤，顏色羊脂白，單排可翻轉駕駛室、發動機玉柴165馬力、國六排放標準、萬里揚6檔變速箱，方向助力、前橋2.8噸、后橋5.5噸，245真空胎，軸距3800、斷氣剎，電動玻璃、中控鎖，ABS， 24V電瓶，原裝空調，帶暖風192車架24v電瓶。 上裝配置:罐體總?cè)莘e9立方。清洗部分：罐體容積3立方，采用優質碳鋼板6mm厚，配置德國進口高壓水泵或者天津通潔高壓泵，壓力:250 bar/psi、膠管長度:60m、卷管力:1800 N 、膠管內徑:φ19 mm 、接頭型式 :0 。泵速：405 min，柱塞直徑：45 mm/inch，柱塞行程：95mm/inch，額定流量：170 L/min/GPM。配帶60米自動回位卷盤及全功率夾心取力器和一套不繡鋼高壓噴頭10個；帶**。 （2）吸糞罐部分：罐體容積6立方，采用優質碳鋼6mm厚制作，配SK-9水循環泵，可自吸自排、罐體后部帶有自流口1個，罐體旁邊裝有洗手裝置，帶吊桿及座，帶油水分離器、防溢閥真空壓力表，四通閥，尾部采用200自流口，帶8米抽糞管。 |
|||
