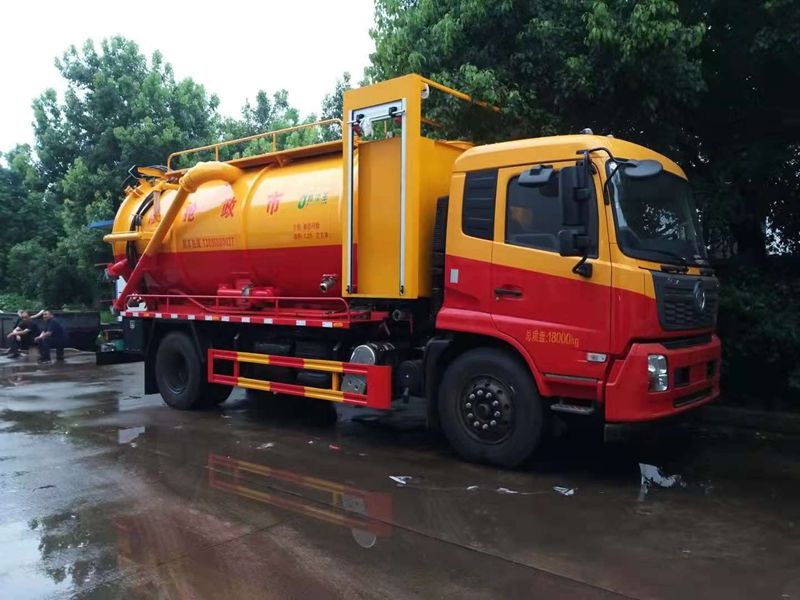

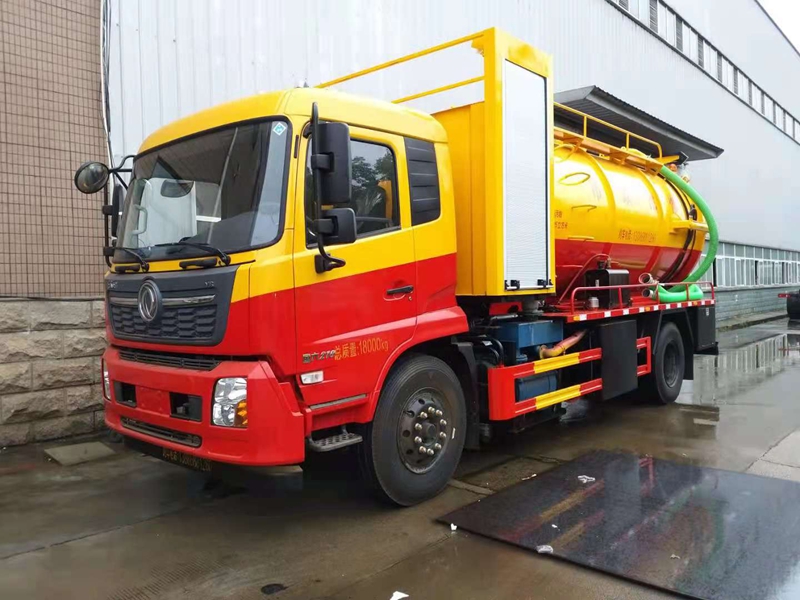

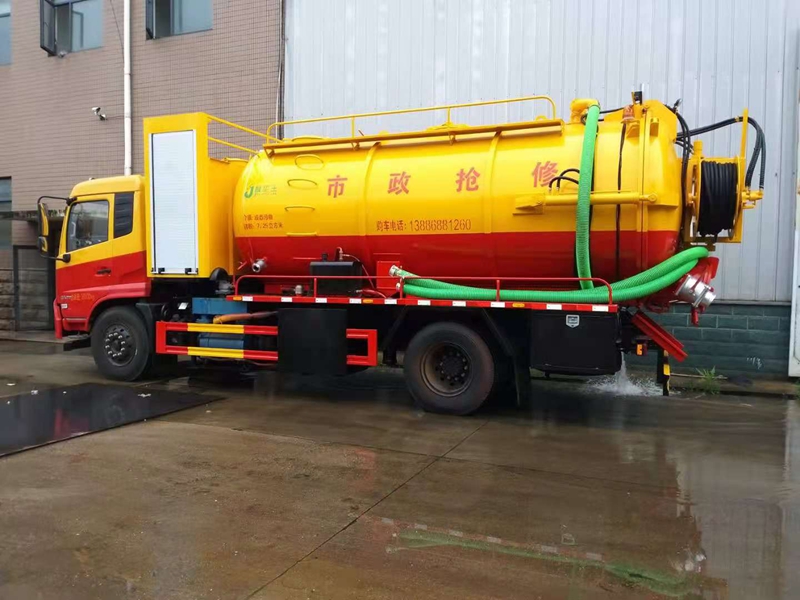

東風天錦清洗吸污車18立方
|
【整車技術參數】 |
|||
|
產品** |
聚塵** |
公告批次 |
328 |
|
產品名稱 |
清洗吸污車 |
產品型號 |
HNY5180GQWD6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
18 |
|
額定載質量(Kg) |
5870,5805 |
外形尺寸 |
9150,8600×2550×3500 |
|
整備質量(Kg) |
12000 |
貨廂尺寸 |
×× |
|
駕駛室準乘人數(人) |
2,3 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
17/13 |
前懸/后懸 |
1400/3050 |
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
89 |
|
備注 選裝帶副發動機罩結構和后部吸污口結構;選裝罐體前部不帶副發動機,隨底盤選裝駕駛室,選裝罐體兩側結構;選裝后部卷盤結構和后部不帶卷盤結構;僅采用4700,5000mm軸距;整車長/軸距/前懸/后懸對應關系:9150/4700/1400/3050,9150/4700/1430/3020,9150/5000/1400/2750,9150/5000/1430/2720,8600/4700/1400/2500,8600/4700/1430/2470,8600/5000/1400/2200,8600/5000/1430/2170;該車專用裝置由污水罐和清水罐組成,用于下水道排污及疏通;罐體外形尺寸(長×直徑)(mm):5200×1850(不帶副發動機),4500×1900(帶副發動機),前面設為清水罐,后面設為污水罐.污水罐有效容積:7.25立方米,罐體外形尺寸(長×直徑)(mm): 3000×1850(不帶副發動機),2650×1900(帶副發動機);清水罐有效容積:5.2立方米,罐體外形尺寸(長×直徑)(mm): 2200×1850(不帶副發動機),1850×1900(帶副發動機),清水罐和吸污罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不同時使用;側防護材質Q235,螺栓連接;后防護材質Q235,焊接連接,后防護截面高度尺寸200mm,截面寬度尺寸50mm,下邊緣離地高度440mm;ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司,ABS 8/東科克諾爾商用車制動系統(十堰)有限公司,4460046450/威伯科汽車**系統(**)有限公司. |
|||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1180EX8 |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
4700 |
||
|
輪胎規格 |
275/80R22.5 18PR |
||
|
鋼板彈簧片數 |
8/10+8 |
前輪距 |
1876,1896 |
|
燃料種類 |
柴油 |
后輪距 |
1820,1860,1800 |
|
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
B6.2NS6B210 |
東風康明斯發動機有限公司 |
6200 |
154 |
|
整車型號：HNY5180GQWD6型清洗吸污車 底盤型號：DFH1180EX8 整車尺寸：9150×2500×3500 罐體尺寸：4700×1950 底盤配置：東風天錦底盤平頭帶臥豪華駕駛室,康明斯210馬力發動機,型號:1SB210-50、功率:155KW、、正宗國六排放標準，前橋4.5噸，后橋9噸，法斯特8檔變速箱，1000R20鋼絲胎，斷氣剎，4700軸距、尿素罐,空調、備胎，24V電源、ABS。 該車吸污車罐體為整體罐，采用碳鋼板罐體厚度8mm，罐體容積15立方。罐體前部加3立方4mm厚碳鋼板制作帶付發罩子、箱體與罐體管道互通帶加水口。 吸污車配置：吸污罐體容積15立方，配山東博富萊2BE204水循環真空泵，加大304不銹鋼水箱、進污管道采用133mm無縫鋼直通管, 帶70粗視糞窗、大防溢閥、大四通閥、罐體后底部安裝一個100球閥自流口、一個150球閥自流、右側一個150球閥帶氣動缸開關、10米兩根吸污車管、 罐體兩中間安裝雙杠液壓缸帶舉升功能，后蓋為圓弧形液壓打開。 高壓清洗配置：罐體容積 3 立方，配德國品浮高壓泵、壓力20兆帕、流量330、膠管內徑:φ25 mm長度:100m、大功率夾心取力器、大液壓轉盤和操作開關安裝在罐體后部，轉盤為液壓自動旋轉轉盤，配帶自動回位卷盤及全功率夾心取力器、帶圓**，箭頭燈、倒車影像、后蓋、高壓轉盤安裝在罐體后部。
|
|||
