東風D9聯合清洗吸污車12立方
|
【整車技術參數】 |
|||
|
產品** |
聚塵** |
公告批次 |
339（變更） |
|
產品名稱 |
清洗吸污車 |
產品型號 |
HNY5185GQWE6 |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
3+9 |
|
額定載質量(Kg) |
8000,8065 |
外形尺寸 |
7250×2500×3450 |
|
整備質量(Kg) |
9805 |
貨廂尺寸 |
×× |
|
駕駛室準乘人數(人) |
3,2 |
鞍座**載質量(Kg) |
|
|
接近角/離去角(°) |
19/13 |
前懸/后懸 |
1260/2040 |
|
軸荷(Kg) |
6500/11500 |
**車速(Km/h) |
105 |
|
備注 擴展后蓋結構;選裝頂部和后部吸污口結構;該車專用裝置為清水罐和吸污罐,主要用于城市管網的清洗和疏通;清水罐和吸污罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不能同時使用,兩種罐體不能同時滿載;罐體帶有舉升功能;吸污罐有效容積7.21立方米,外形長/軸距/吸污罐罐體尺寸(直段長×直徑)(mm)分別為:7250/3950/3900×1600,7800/4500/4400×1550;清水罐有效容積為3立方米,清水罐截面為多邊形組成,外形長/軸距/清水罐罐體尺寸(直段長×寬×高)(mm)分別為:7250/3950/3400×680×1000,7800/4500/3900×680×1000;側防護材料Q235,螺栓連接;后下部防護材料Q235,焊接連接,后部防護裝置斷面尺寸(寬×高)50×120(mm),后部防護離地高度:440(mm);ABS系統型號/生產廠家 :J ABS/焦作博瑞克**技術有限公司. |
|||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1185LJ9CDE |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 (mm) |
3950,4500 |
||
|
輪胎規格 |
295/80R22.5 18PR,10.00R20 18PR |
||
|
鋼板彈簧片數 |
8/10+7,8/- |
前輪距 |
1862,1933,1949 |
|
燃料種類 |
柴油 |
后輪距 |
1806,1865 |
|
排放依據標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
B6.2NS6B210 YCS04200-68 B6.2NS6B230 |
東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 |
6200 4156 6200 |
154 147 169 |
|

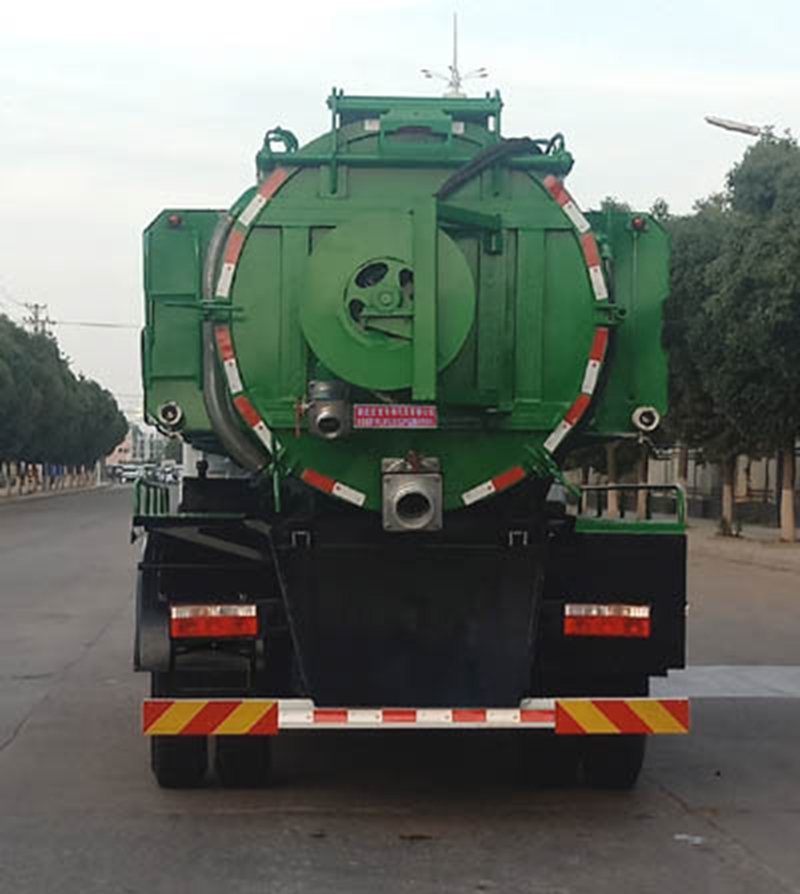

底盤參數：該車采用東風專用車底盤，豪華型駕駛室液壓翻轉，發動機玉柴200馬力正宗國六排放標準，前橋3.6噸、后橋9噸、6檔變速箱、輪胎9.00R20鋼絲胎、3950軸距、斷氣剎；帶原裝方向助力器、帶尿素箱，帶電路板，帶原裝冷暖空調，備胎，24V電源、ABS。 改裝配置：吸污罐厚度6個厚，罐體容積9立方，兩邊水箱焊接在吸污罐體上厚度4mm，水罐容積3.5立方，清洗部分采用進口品浮高壓泵(流量215,壓力220)，接近高壓泵清水部分裝一個過濾箱，底部裝一個50m排水閥，帶80米高壓19排#清洗管，10個標配噴頭，吸污部分采用山東SK-15水循環吸污泵，帶一根10米吸污管(帶接頭)。 細節部分: a、吸污罐和水罐要有互通，罐上加一個排氣閥，清水罐到吸污水箱要加一個閥門，中間加過濾網。 b、罐體后封頭裝一個高壓卷盤(要能旋轉)，操作裝置裝到卷盤上, 卷盤液壓轉動。 c、罐體后部裝一個100m球閥自流，一個150m球閥自流，一個100進料閥口。 d、裝一個LED照明燈,兩個小**。 e、加裝泄壓閥、罐子頂上裝二個罐口水罐底部裝一個50m閥門排水,水循環泵水箱用不銹鋼做，做一個50mn排水閥，后尾部裝兩個工具箱。 |
|||
