【整車技術參數】

產品**

聚塵**

公告批次

333（擴展）

產品名稱

清洗吸污車

產品型號

HNY5121GQWE6

總質量(Kg)

11995

罐體容積(m3)

9

額定載質量(Kg)

5300

外形尺寸

7160×2200,2300,2350×2700,2535

整備質量(Kg)

6500

貨廂尺寸

××

駕駛室準乘人數(人)

3

鞍座**載質量(Kg)

接近角/離去角(°)

21/14

前懸/后懸

1130/2230

軸荷(Kg)

4350/7645

**車速(Km/h)

103

備注

隨底盤選裝駕駛室;選裝后部卷盤結構和側面車身樣式;選裝兩側裙邊工具箱位置;僅采用3800mm軸距;罐體前端為清水罐,罐體后端為污水罐,清水罐外形尺寸:(長×長軸×短軸)(mm):1500×1950×1400,清水罐有效容積3立方米;污水罐罐體外形尺寸:(長×長軸×短軸)(mm):2800×1950×1400,污水罐有效容積5.8立方米;側防護是群邊結構,與車輛結構為一體,群邊下緣離地高度550mm;后防護材料為Q235B,焊接連接,斷面尺寸為:120×50(mm),離地高度為:450mm;ABS系統生產廠家,型號:襄陽東風隆誠機械有限責任公司,ABS/ASR-24V-4S/4M;清水罐和污水罐為兩個**罐體,清洗功能時用水罐,吸污功能時用吸污罐,清洗吸污兩種功能不同時使用,兩罐不能同時滿載;該車專用裝置由清水罐和污水罐組成,用于下水道排污及疏通.

【底盤技術參數】

底盤型號

EQ1125SJ8CDC

底盤名稱

載貨汽車底盤

**名稱

東風牌

生產企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3800

輪胎規格

245/70R19.5

鋼板彈簧片數

8/10+7

前輪距

1745

燃料種類

柴油

后輪距

1630

排放依據標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

D4.0NS6B170

D4.0NS6B185

YCY30165-60

東風康明斯發動機有限公司

廣西玉柴機器股份有限公司

4000

4000

2970

125

136

121

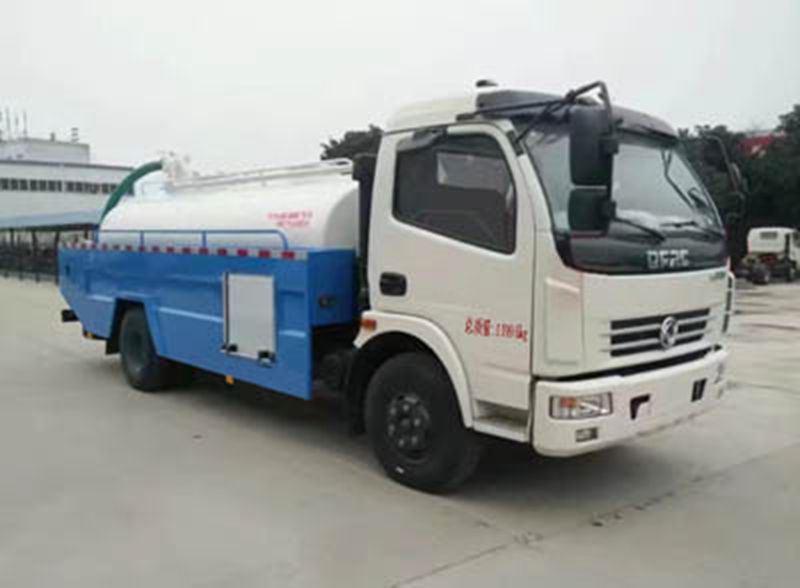

底盤配置：該車采用東風大多利卡原裝專用車底盤，顏色羊脂白，單排可翻轉駕駛室、發動機玉柴165馬力、國六排放標準、萬里揚6檔變速箱，方向助力、前橋2.8噸、后橋5.5噸，245真空胎，軸距3800、斷氣剎，電動玻璃、中控鎖，ABS， 24V電瓶，原裝空調，帶暖風192車架24v電瓶。

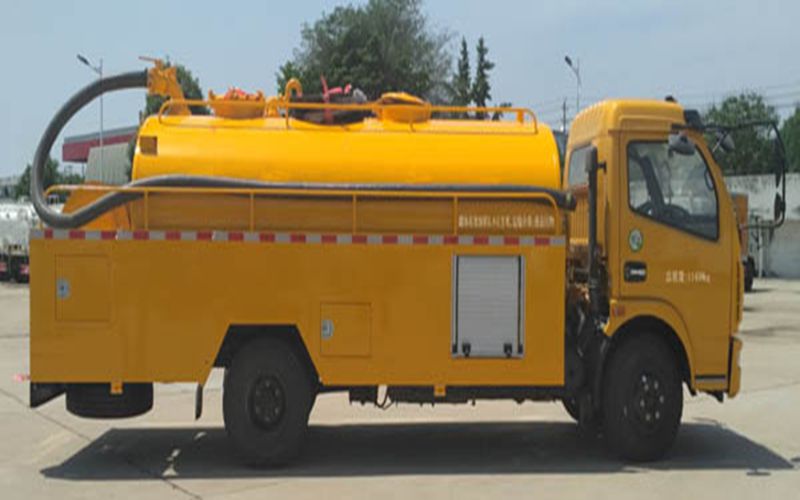

上裝配置:罐體總?cè)莘e9立方。清洗部分：罐體容積3立方，采用優質碳鋼板6mm厚，配置德國進口高壓水泵或者天津通潔高壓泵，壓力:250 bar/psi、膠管長度:60m、卷管力:1800 N 、膠管內徑:φ19 mm 、接頭型式 :0 。泵速：405 min，柱塞直徑：45 mm/inch，柱塞行程：95mm/inch，額定流量：170 L/min/GPM。配帶60米自動回位卷盤及全功率夾心取力器和一套不繡鋼高壓噴頭10個；帶**。

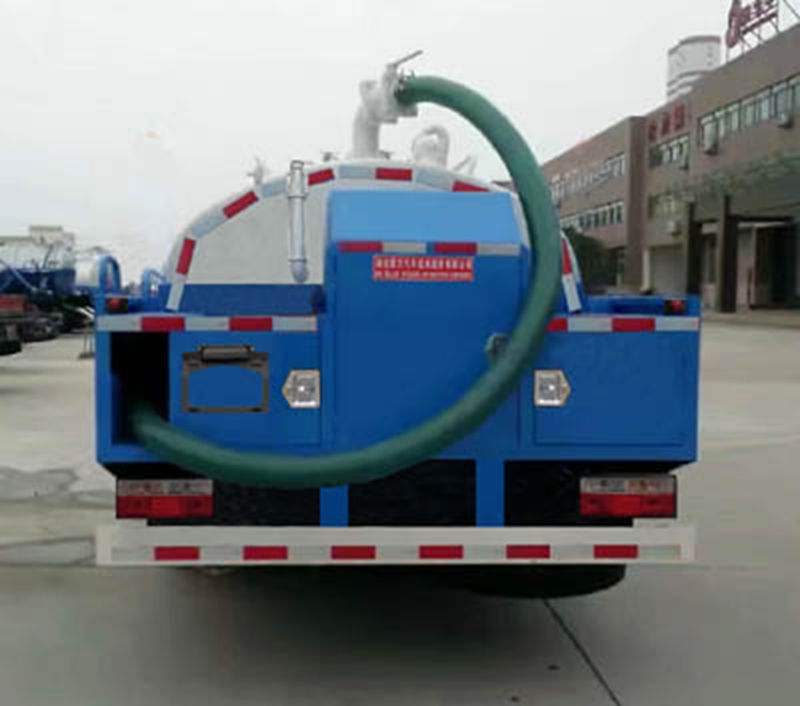

（2）吸糞罐部分：罐體容積6立方，采用優質碳鋼6mm厚制作，配SK-9水循環泵，可自吸自排、罐體后部帶有自流口1個，罐體旁邊裝有洗手裝置，帶吊桿及座，帶油水分離器、防溢閥真空壓力表，四通閥，尾部采用200自流口，帶8米抽糞管。
